塑胶模具设计中的"难倒一片人"结构解析——以开思论坛经典案例为镜

在塑胶模具设计领域，有些结构看似寻常，却往往成为区分新手与老鸟的试金石。开思论坛（icax）作为中国模具行业最具影响力的技术社区之一，沉淀了大量经典讨论。其中被称为"难倒一片人"的结构案例，至今仍是许多工程师复盘学习的绝佳素材。

一、为什么有些模具结构能"难倒一片人"？

所谓"难倒一片人"，并非指理论有多高深，而在于三点：

1. 空间干涉隐蔽：在2D排位阶段难以发现，直到3D分模或运动模拟时才暴露问题。
2. 受力与运动矛盾：既要保证顶出平衡，又要避免铲胶、粘模，且模仁强度受限。
3. 加工与装配的现实约束：理论可行的方案，在火花机、CNC或装配现场可能根本无法实现。

开思论坛上引发广泛共鸣的结构，往往正是上述矛盾的集中体现。

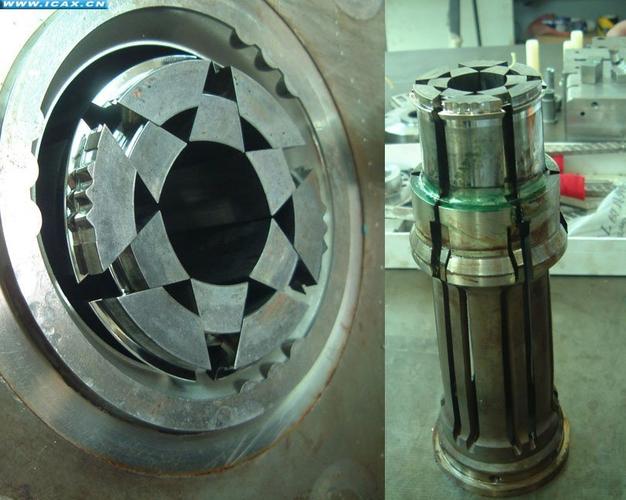

二、典型案例：滑块内出斜顶＋二次顶出

以论坛中一个经典帖为例：产品侧面有深腔倒扣，需前模滑块抽芯，但倒扣内侧还有一圈凹槽，无法直接斜顶。

很多人第一反应是：滑块上做斜顶。但问题在于——

• 滑块后退时，斜顶若不动，会铲伤产品；
• 若斜顶随滑块运动，其顶出方向与滑块方向成角度，普通滑块无法提供该运动；
• 若做二次顶出，顶针板与滑块运动时序极难协调，稍有偏差就撞模。

该帖下数十种方案被逐一否定，最终高手的解法是：采用"滑块内嵌斜顶＋弹簧预压＋延迟顶出"的复合结构 ，并利用开思论坛独有的动画模拟插件验证了全运动周期无干涉。

三、拆解该结构的核心要点

1. 先满足抽芯，再考虑顶出。滑块必须先安全脱离倒扣区域，斜顶才能开始顶出。
2. 延迟机构用机械式而非气动式。机械延迟块的可靠性远高于气阀，且便于模具现场调试。
3. 斜顶导向段加长并做防转。普通斜顶导向长度不足时，在滑块侧向力作用下会扭曲。
4. 模仁料位保留安全余量。核算滑块与斜顶的贴合面，确保各方向至少留0.5mm以上，避免烧焊维修。
5. 用CAE模拟验证运动顺序，而非仅依赖静态分模。论坛多位网友反馈，正是忽略了后者才踩坑。

四、为什么这个案例值得反复琢磨？

因为它逼着设计者从"分模思维"转向"运动思维"。塑胶模具的本质是一台精密的机械装置，每一个零件都在特定的时间、以特定方向运动。任何忽视运动时序和干涉的结构设计，都可能"看起来对，一开模就错"。

开思论坛上那些"难倒一片人"的结构，恰恰是最好的老师。它们告诉我们：模具设计没有标准答案，只有受约束条件下不断逼近可行的最优解。下一次你遇到类似结构，不妨先画运动简图、再做3D、最后模拟验证。顺序对了，难倒一片人的结构，也许就不再难倒你。
